内容概况：全球硅光集成芯片市场自2024年起进入高速增长阶段，2025年市场规模达34.9亿元，预计将以59.83%的复合增长率至2030年达到363.9亿元。从速率结构看，当前400G产品占据主流，2025年市场规模为27.2亿元，占比约78%，但随着数据通信与AI算力需求升级，800G、1.6T加速导入，预计2030年1.6T将成为市场主导，规模达139.7亿元，占比超38%，同时3.2T及以上产品开始放量，占比约25.6%，400G占比则降至28.9%左右，整体呈现“400G主导—1.6T接棒—更高速率崛起”的迭代路径。

相关上市企业：中际旭创（300308）、新易盛（300502）

相关企业：Intel Corporation、Cisco Systems, Inc.、Dust Photonics Inc.、赛丽科技（苏州）有限公司、常州熹联光芯微电子科技有限公司、上海赛勒光电子科技有限公司、上海羲禾科技股份有限公司

关键词：硅光集成芯片行业进入壁垒、硅光集成芯片产业链、硅光集成芯片市场规模、硅光集成芯片竞争格局、硅光集成芯片发展趋势

一、概述

硅光集成技术是基于硅基材料，利用CMOS工艺进行光电子器件开发与集成的技术路线，其目的是将光信号的超高带宽、低传输损耗及抗干扰特性与硅基集成电路的高集成度、大规模、低成本的量产制造优势深度结合，实现芯片级的光电架构革新，并致力于为多材料体系提供异质集成的硅基平台。

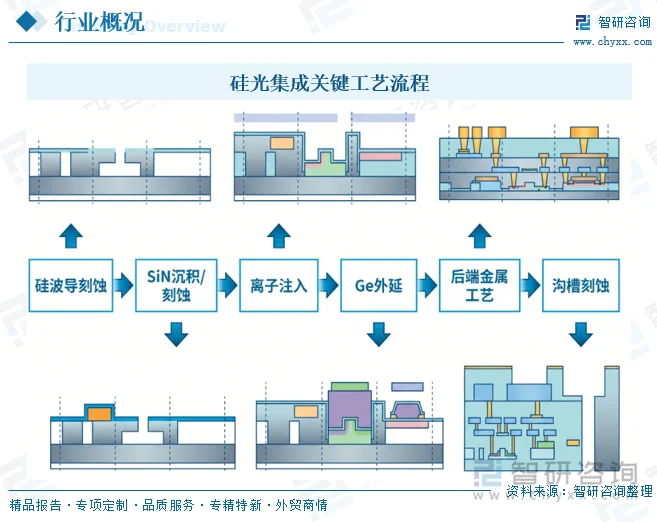

CMOS工艺全称为互补金属氧化物半导体工艺，是目前大规模集成电路芯片制造的主流工艺之一，具有低功耗、高集成度、工艺兼容性高、制造成本低、良率高等特点。其主要工艺环节包括衬底制备、光刻、刻蚀、离子注入、扩散/退火、薄膜沉积、金属互连等。硅光集成工艺基于CMOS工艺进行定制化开发以满足光电子器件所需性能要求，如更低的损耗、更快的调制速率等，工艺节点主要在45nm至180nm，不依赖先进制程。正因如此，硅光集成工艺继承了CMOS工艺的诸多优点，有助于推动光电子器件的成本下降及更大规模的普及。

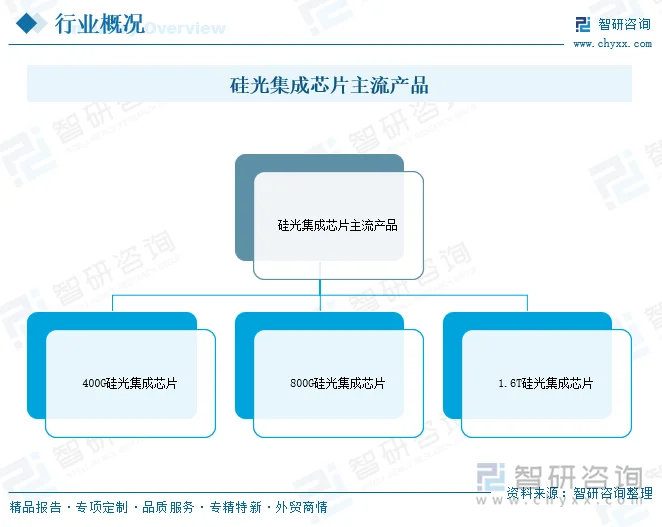

硅光集成芯片是以硅基材料为基础，利用CMOS工艺实现光电子器件开发与集成的芯片，属于硅光集成行业的核心产品。其核心逻辑是将光信号超高带宽、低传输损耗、抗干扰的特性，与硅基集成电路高集成度、大规模、低成本的量产制造优势深度结合，在单颗硅基芯片上完成光的调制、路由、耦合与探测，实现芯片级的光电架构革新。硅光集成芯片是硅光模块的核心组件，在可插拔光模块应用，硅光集成芯片通道数设计为4通道及8通道，结合对应当前主流的单通道100G、单通道200G速率，可搭配为整体速率400G、800G及1.6T的硅光集成芯片产品。

二、行业进入壁垒

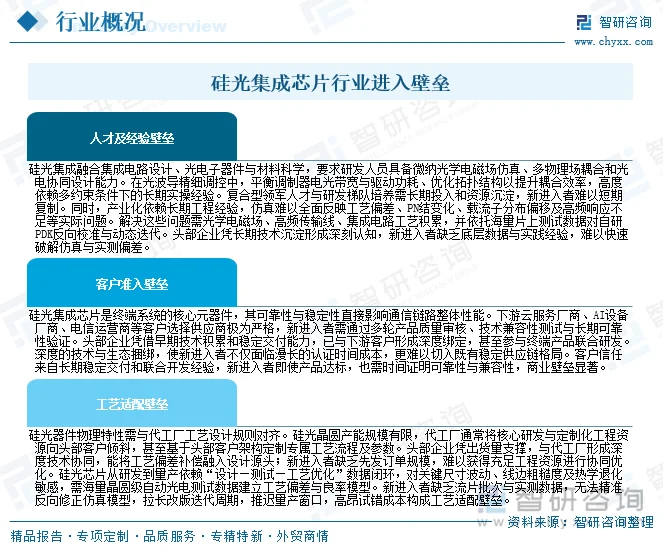

硅光集成芯片行业具有显著的高进入壁垒，该壁垒并非单一环节，而是人才经验、客户准入与工艺适配相互交织、彼此强化：跨学科复合型人才与长期工程经验决定研发和量产能力，严格客户认证与深度生态绑定限制市场切入，代工厂战略资源倾斜及“设计—测试—工艺优化”数据闭环进一步抬高量产门槛。头部企业凭借先发积累形成技术、客户与供应链的正向循环，新进入者即使具备理论方案，也需长期资金投入、持续流片迭代和大量工程实践，才能跨越从实验室研发到商业化规模交付的鸿沟。因此，该行业短期内难以被新进入者复制或替代。

三、产业链

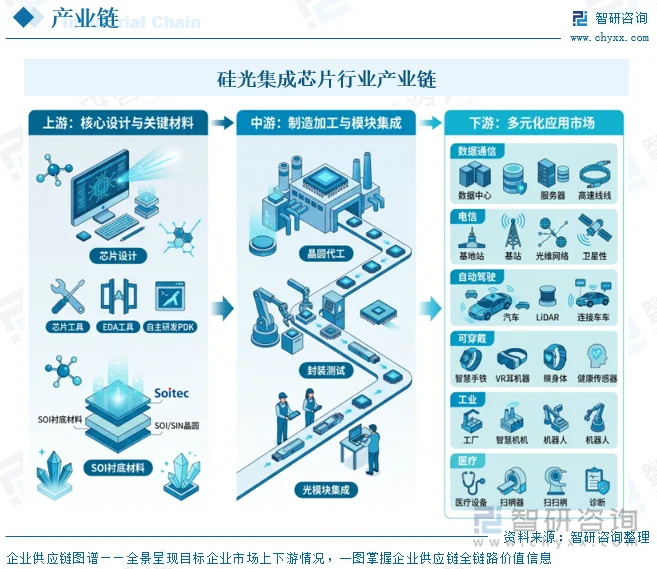

硅光集成芯片行业产业链上游主要为芯片设计（含EDA工具与自主研发PDK）与SOI衬底材料（如Soitec等提供的SOI/SiN晶圆）；中游为晶圆代工、封装测试与光模块集成；下游为应用市场，涵盖数据通信、电信以及自动驾驶、可穿戴、工业、医疗等新兴领域。

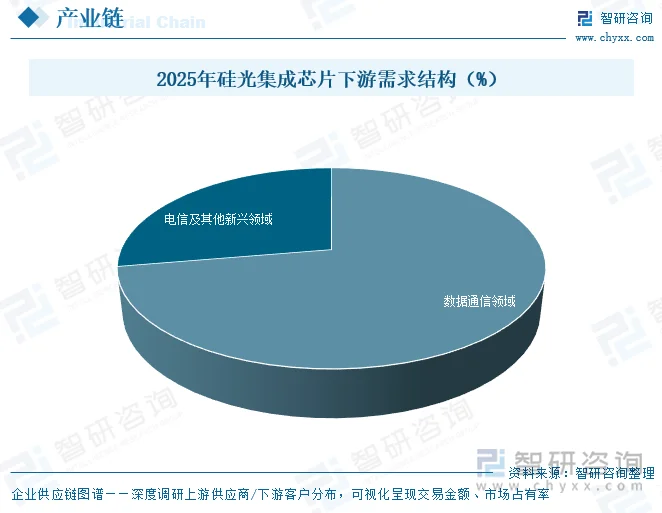

目前，硅光集成芯片下游应用以数据通信为主导，据统计，2025年占比超70%，且预计占比将持续攀升，电信领域则主要应用于城域/核心网相干光模块。新兴应用方面，自动驾驶（FMCW激光雷达、光纤陀螺仪）、可穿戴设备（无创健康监测）、工业及医疗传感（气体检测、体外诊断、医学成像）正成为硅光集成芯片多元化渗透的新增长极。

相关报告：智研咨询发布的《中国硅光集成芯片行业市场竞争态势及前景战略研判报告》

四、发展现状

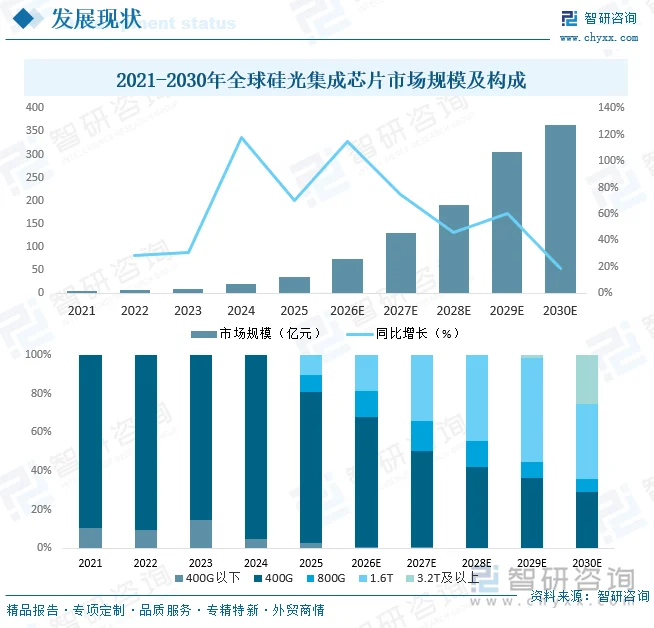

全球硅光集成芯片市场自2024年起进入高速增长阶段，2025年市场规模达34.9亿元，预计将以59.83%的复合增长率至2030年达到363.9亿元。从速率结构看，当前400G产品占据主流，2025年市场规模为27.2亿元，占比约78%，但随着数据通信与AI算力需求升级，800G、1.6T加速导入，预计2030年1.6T将成为市场主导，规模达139.7亿元，占比超38%，同时3.2T及以上产品开始放量，占比约25.6%，400G占比则降至28.9%左右，整体呈现“400G主导—1.6T接棒—更高速率崛起”的迭代路径。

五、竞争格局

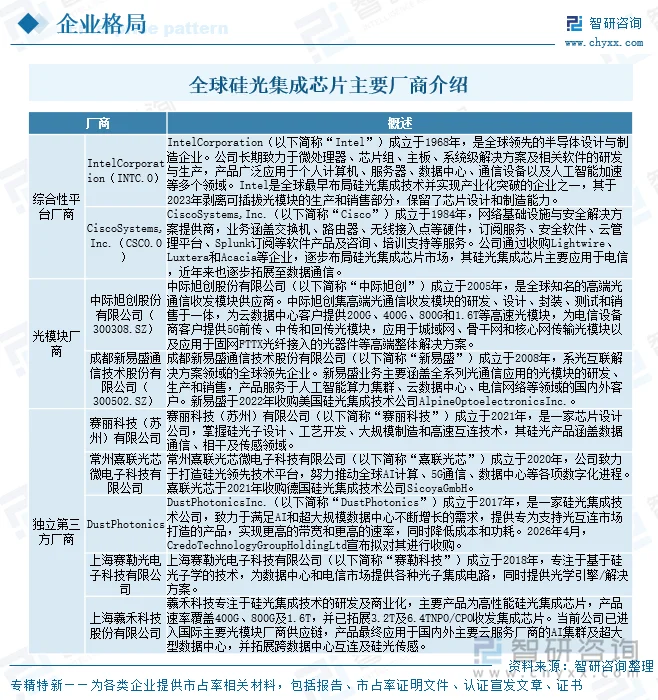

目前，全球硅光集成芯片的厂商主要可分为三类：一类为以Intel及Cisco作为代表的综合性平台厂商，硅光作为其整体业务版图的一部分，服务于自身生态亦面向市场开发供应；第二类为以中际旭创及新易盛等为代表的光模块龙头厂商，基于自身产业链布局向上游芯片延伸，其自研硅光集成芯片主要适配自产硅光模块，如中际旭创披露其子公司从事硅光集成芯片研发，新易盛亦披露其构建硅光集成芯片研发架构；第三类为以羲禾科技为代表的独立第三方厂商，面向全市场供应硅光集成芯片。

六、发展趋势

1、数据通信持续爆发，应用场景加速泛化

AI算力需求持续爆发，推动数据通信领域成为硅光集成芯片增长的核心引擎。在Scale-out网络中，可插拔硅光模块保持快速增长，并向更高单通道速率持续演进；在Scale-up场景中，NPO、CPO等近封装与共封装光学方案有望率先实现快速渗透，以满足GPU间超高密度互连需求。与此同时，硅光方案正由数据通信向自动驾驶、可穿戴设备、工业传感、医疗诊断等新兴场景延伸，下游应用边界全面拓展。这些场景对小型化、低功耗、高可靠性提出差异化要求，而硅光芯片凭借CMOS工艺兼容、高集成度和低成本潜力，具备天然适配优势。应用场景的泛化不仅打开新增量市场，也反向推动技术多样化与产品系列化，形成需求牵引供给、供给创造需求的良性循环，进一步巩固硅光集成芯片在光电子产业中的战略地位。

2、技术升级聚焦高速率、异质集成与光电协同封装

硅光集成芯片技术正朝着更高速率、更高集成度和多材料融合方向快速演进。行业将持续向更高单通道速率迈进，目标指向400G/lane，并推动单片16通道、32通道超高密度阵列架构落地，以支撑未来3.2T及更高速率光模块。传统纯硅调制器在极限速率下面临带宽与插损瓶颈，异质集成通过晶圆键合、微转移印刷等工艺，融合III-V族化合物半导体、薄膜铌酸锂等材料，突破发光、调制与功耗极限。光电协同封装方面，NPO、CPO、OIO等架构将光引擎与主控ASIC芯片极限靠近，大幅缩短电互连链路，降低损耗与反射，实现超高带宽密度和优异信号完整性。这些技术相互协同，推动硅光芯片从分立器件向高密度光引擎平台发展，成为下一代光互连的核心底层技术。

3、下游需求结构升级，行业由可选方案迈向架构标配

在AI算力基础设施持续扩张的背景下，硅光集成芯片正由可选方案加速升级为算力网络架构的标配。传统可插拔光模块在Scale-up场景中难以满足GPU间超高互连密度和低延迟要求，CPO、OIO等光电协同封装架构成为必然演进方向。硅光芯片凭借高密度波导路由、微型化调制阵列和CMOS工艺兼容性，天然成为承载高密度光引擎的底层技术平台。下游需求长期保持高景气度，推动行业向高质量、规模化方向发展。同时，自动驾驶、可穿戴、工业及医疗等新兴场景带来差异化需求，促使产品向系列化、平台化演进。行业整体正从技术验证和小批量导入，走向大规模商用和生态构建，市场空间持续扩大，竞争焦点也从单一器件性能转向系统级光电协同与生态整合能力。
